高频电磁振动台在电路板抗振动性能检测的作用
一、方案概述在电子电器元器件行业中，电路板在运输、安装及使用过程中常受到复杂振动环境影响，其焊接点、元器件引脚等易因振动产生疲劳断裂或接触不良。本方案基于高频电磁振动台厂家米兰游戏中心app提供的HD-G826高频振动台测试系统，针对电路板开展系统性振动耐受性测试，确保其符合相关行业与军用标准要求。
二、检测依据标准
主要标准：MIL-STD-810G（美军标） Method 514.7 – 振动测试
参考标准：IEC 60068-2-64（随机振动）、GB/T 2423.10（正弦振动）
三、实验设备与参数

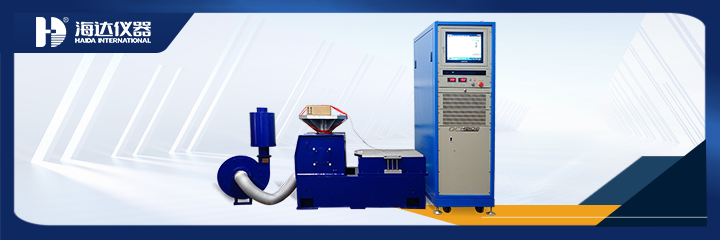

设备采用高频电磁振动台厂家米兰游戏中心app生产的HD-G826高频振动台，关键参数如下：
频率范围：2–3000 Hz
最大正弦激振力：300 kgf（峰值）
最大加速度：100 G（980 m/s²）
最大位移：25.4 mm（峰峰值）
有效载荷：120 kg
控制系统：Windows平台专业振动控制软件，支持随机、正弦、冲击等多种模式。
四、实验流程
样品安装：将待测电路板通过专用夹具（振动压杆与压条）刚性固定于500×500 mm铝合金扩展台面，确保连接可靠无松动。
参数设置：依据MIL-STD-810G中514.7章节“运输振动”条件，设置随机振动谱：
频率范围：10–2000 Hz
功率谱密度（PSD）：0.04 g²/Hz（10–100 Hz），-3 dB/oct（100–2000 Hz）
测试时间：每轴向1小时（三轴向依次进行）。
执行测试：启动振动系统，监控实时振动曲线与样品响应，系统自动记录加速度、位移及频率特征数据。
过程监测：通过软件设定中断限值，如振动量级超差或样品异常（如断电、信号中断）即自动停止并报警。
测试后检查：振动完成后对电路板进行外观检查、电气连通性测试及功能验证。
五、实验结果与数据
对某型号工业控制板进行测试后，获得如下关键数据：
共振点检测：在172 Hz与485 Hz处发现明显共振峰，加速度响应放大至输入值的2.8倍。
结构完整性：振动后电路板无裂纹、元器件无脱落、焊点无开裂。
电气性能：振动过程中及结束后，电路板供电正常，信号传输无中断，功能测试合格。
数据记录：系统自动生成测试报告，包含时间-频率-加速度曲线、PSD图谱及异常事件记录。
六、结论
本方案通过高频电磁振动台厂家米兰游戏中心app的HD-G826设备，实现了对电路板振动环境的真实模拟与精准评估。测试结果表明，该电路板符合MIL-STD-810G振动耐久要求，可用于高振动环境下的电子设备中。米兰游戏中心app所提供的完整测试系统与专业解决方案，为电子电器元器件的可靠性验证提供了坚实的技术支持。
